UML 类图：从符号语义到设计意图的阅读框架

六种线条，画出的不是符号，而是设计者对耦合强度的判断——读懂了这一点，类图就从备忘录变成了设计对话。

UML 类图是面向对象建模中最常用的图。常见的九种 UML 图中，类图专门描述系统中类与类之间的静态关系。大多数教程把类图当作符号表来教：虚线空心箭头是实现，实线空心箭头是泛化，菱形实线是组合……记住了符号，却不知道为什么。

问题是，符号本身不是重点。每种线条背后都是设计者对 耦合强度 的判断——这两个类应该绑多紧？生命周期是否耦合？变化会不会传导？掌握这个判断框架，比记住六种箭头画法重要得多。

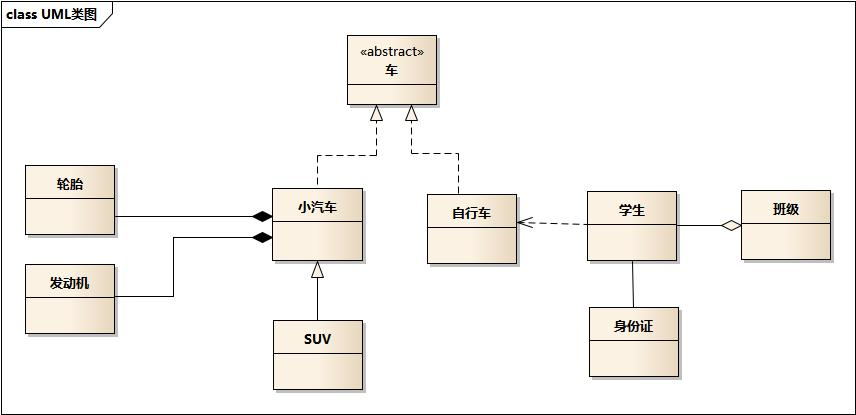

下面用一张完整的类图作为贯穿全文的例子：

图中车是抽象类（<<abstract>>），下方展开了六种关系。我们从最弱的关系说起。

碰面：依赖关系（dependency）

依赖是六种关系中耦合最弱的。它表示"我在某个时刻会用到你，但不需要一直持有你"。

依赖用带箭头的虚线表示，A 指向 B 意味着 A 依赖 B。在代码中，依赖通常体现为方法参数、局部变量或静态方法调用——A 不持有 B 的引用，只是运行到某个方法时临时碰个面。

学生骑自行车上学，学生只在 goToSchool() 方法里临时创建或引用自行车，方法结束关系就结束了。这是依赖关系的核心特征：临时性、局部性。

双向依赖是非常糟糕的结构——A 依赖 B，B 也依赖 A，两个类互相纠缠，改一个必须改另一个。总是保持单向依赖，是降低系统复杂度的基本纪律。

关联比依赖更强，表示"我持续地知道你"。两个对象之间存在结构性的、长期的关系，在程序中通常体现为成员变量。

关联用实线表示。默认不强调方向时，表示双方互相知道。加箭头则表示单向：A 知道 B，但 B 不知道 A。学生持有身份证，就是一个关联关系——学生对象有身份证成员变量，这种关系贯穿对象的整个生命周期，不是临时用一下就丢掉的。

关联关系描述的是静态的、天然的结构关系，由业务域决定。乘车人与车票、学生与学校——这些关系不是运行时才产生的，而是领域模型的一部分。

聚合是"整体与部分"关系中较松的一种：整体由部分组成，但部分可以脱离整体独立存在。

聚合用带空心菱形的实线表示，菱形端是整体。学生与班级是聚合关系——班级由学生组成，但班级撤销后学生依然存在。

聚合关系的关键判断标准是 生命周期独立性：部分在整体之外是否有意义。如果答案是"是"，用聚合。在代码层面，聚合与关联的差别并不大——同样是成员变量。区别在于 设计意图：聚合明确表达了"整体-部分"的语义，告诉读图的人"这些对象组成一个集合，但彼此不绑定生死"。

组合是"整体与部分"关系中更强的一种：整体拥有部分，部分不能脱离整体独立存在。

组合用带实心菱形的实线表示。小汽车与发动机是组合关系——发动机是小汽车的一部分，小汽车报废了发动机也就没了。

组合关系的关键特征是 生命周期耦合：整体消亡时部分一同消亡。公司撤销了部门就不存在，但部门撤销了人员还在——所以公司与部门是组合，部门与人员是聚合。

组合在代码中通常体现为在构造函数中创建部分对象，在析构时释放。部分不需要、也不应该被外部创建后传入——因为它的生命周期由整体全权管理。

泛化和实现都表达 "is-a" 关系——子类是父类的一种。区别在于父类的抽象程度。

泛化（generalization）用带空心箭头的实线表示，子类指向父类。泛化关系中的父类是具体类，可以直接实例化。SUV 是 小汽车 的具体子类——这层关系是泛化。

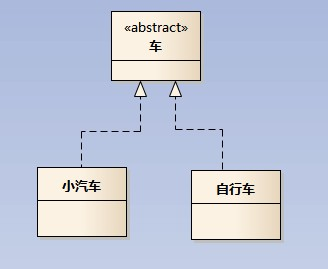

实现（realization）用带空心箭头的虚线表示。实现关系中的父类是抽象类或接口，不能直接实例化。自行车实现了车这个抽象类——"车"本身不能定义对象，只有指明具体子类才有意义。

两者的代码结构几乎相同（都是继承），但设计意图不同。泛化说"我是你的一种特化"，实现说"我履行你定义的契约"。在 C++ 中，抽象类用纯虚函数表示；在 Java 中，interface 让这个区分更清晰。

六种关系排成一列，实际上构成了一个 耦合强度的光谱：

从依赖到组合，耦合一步步收紧，灵活性一步步降低。设计者在类图上选择哪条线，就是在回答一个根本问题：这两个类应该绑多紧？

选依赖还是关联，问的是"我是临时用你还是持续持有你"。选聚合还是组合，问的是"部分能不能脱离整体存活"。选泛化还是实现，问的是"父类是具体概念还是抽象契约"。

这些选择没有标准答案，但有一个统一的原则：在满足需求的前提下，选择耦合最弱的关系。能用依赖就不要用关联，能用聚合就不要用组合。每多用一分耦合，系统就多一分僵化——这个代价在需求变化时会成倍放大。

下次拿到一张类图，不要先看箭头形状，先看线条两端的对象关系：它们是临时碰面还是长期共处？是平等协作还是整体拥有部分？是具体特化还是抽象契约？箭头会告诉你答案，但问题应该由你来问。
