AUTOSAR 入门教程（7）ComStack CAN（二）

CAN 通信 是汽车电子系统的核心神经，而 AUTOSAR 中的 ComStack CAN 架构则是实现高效可靠通信的关键。本文将解析 CAN 接口（CanIf）和 CAN 驱动（CanDrv）模块的设计原理与实现细节。

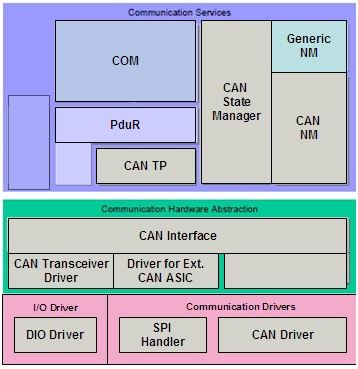

图：CAN 通信栈的分层架构示意

CAN 通信栈架构

AUTOSAR 中与 CAN 协议相关的通信栈采用分层设计，各层模块如下：

• 服务层：

  • AUTOSAR COM
  • PDU 路由器
  • CAN 状态管理器
  • CAN 网络管理器
  • CAN 传输协议

• ECU 抽象层：

  • CAN 接口（CanIf）
  • 外部 CAN 驱动

• MCAL 层：

  • CAN 驱动（CanDrv）

诊断相关模块、PDU 多路复用和 CAN 收发器也是完整通信栈的重要组成部分。

CAN 接口（CanIf）详解

CanIf 是 ECU 抽象层中的核心模块，提供五大关键服务：

• 传输请求
• 传输确认
• 接收指示
• 控制器模式控制
• PDU 模式控制

核心概念解析

硬件对象句柄（HOH）

• HOH 包含传输句柄（HTH）和接收句柄（HRH）
• 是对 CAN 硬件对象结构的抽象引用
• 包含 CanId、DLC 和数据等关键参数
• 保持硬件独立性：CanIf 通过抽象引用调用驱动接口

BasicCAN vs FullCAN

两者可在同一配置中共存，实现软件接收过滤的灵活配置。

工作流程解析

PDU 传输流程

1. 映射 HTH 到硬件对象
2. 确定目标 CAN 驱动
3. 调用 Can_Write API
4. 通知上层传输状态

PDU 接收流程

1. 软件过滤 PDU
2. 执行 DLC 检查
3. 缓冲接收数据
4. 向上层传递接收指示

大部分 CanIf 功能可通过配置灵活启用或禁用。

CAN 驱动（CanDrv）核心功能

作为 MCAL 层的关键模块，CanDrv 提供以下能力：

• 硬件访问抽象接口
• 接收回调通知机制
• 控制器状态管理

CanIf 是唯一允许访问 CanDrv 的上层模块。
