AUTOSAR 入门教程（6）ComStack（一）
AUTOSAR 通信栈是车载 ECU 之间高效通信的核心框架，其模块分层和协议转换机制虽然复杂，但掌握后能够高效地实现跨总线通信。本文将深入解析 ComStack 的架构设计和关键模块，涵盖 PDU 路由和信号处理的核心机制。

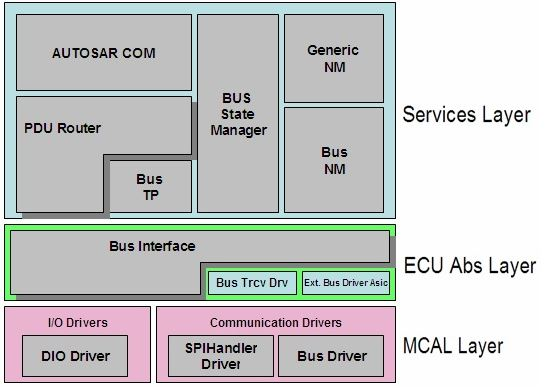

AUTOSAR 通用通信栈架构，展示了从应用到总线的完整模块层级（部分模块后续单独讲解）。
核心术语解析
什么是 PDU？
协议数据单元（Protocol Data Unit，PDU） 是通信栈中的数据传输载体，包含：
- 服务数据单元（SDU，Service Data Unit）：上层待传输的实际数据
- 协议控制信息（PCI，Protocol Control Information）：源/目的地址等控制元数据
PDU 的封装与解封过程：发送方逐层添加 PCI，接收方逐层解包提取 SDU。
数据传输流程：
- 发送方：COM 模块打包 SDU+PCI，逐层添加 PCI
- 接收方：逐层解包 PDU，提取 SDU 向上传递
信号处理三要素
- 信号（Signal）：最小消息单元（如车速值）
- 信号组（Signal Group）：需同步传输的信号集合
- 组信号（Group Signal）：信号组中的单个成员
核心模块功能
COM 模块（RTE 与 PDU Router 的桥梁）
COM 模块的核心职责：
- 接口转换：信号级到 PDU 级的协议无关访问
- 数据封装：发送时打包信号到 PDU，接收时解包 PDU 到信号
- 高级功能：
- 信号过滤、字节序转换
- 符号扩展、跨总线网关
PDU Router 模块（智能路由中枢）
PDU Router 的关键特性：
- 核心职责：将 PDU 路由到目标总线（如 CAN/LIN）
- 关键特性：
- 上层 PDU 协议无关
- 下层自动匹配协议特定模块（CanIf/LinIf）
- 支持跨控制器 PDU 转发
缩写说明：
- TP：传输协议（Transport Protocol）
- NM：网络管理器（Network Manager）
- Trcv：收发器（Transceiver）
- Ext.：外部（External）
- Asic：专用集成电路（Application Specific Integrated Circuit）
