AUTOSAR 入门教程（4）MemStack（一）
AUTOSAR Memory Stack 是车载 ECU 开发中关键且容易出错的模块，直接关系到车辆数据的可靠存储与快速访问。本文将深入解析 NvM 模块 的核心机制与最佳实践，帮助开发者避开常见的内存管理陷阱。
Memory Stack 架构解析
在 AUTOSAR 分层架构中，Memory Stack 是由一组模块组成的内存管理体系：
- 服务层：NvM（非易失性内存管理器，NVRAM Manager）
- ECU 抽象层：MemIf（内存接口）、Fee（Flash EEPROM 仿真）、Ea（EEPROM 抽象）
- MCAL 层：Fls（Flash 驱动）、Eep（EEPROM 驱动）

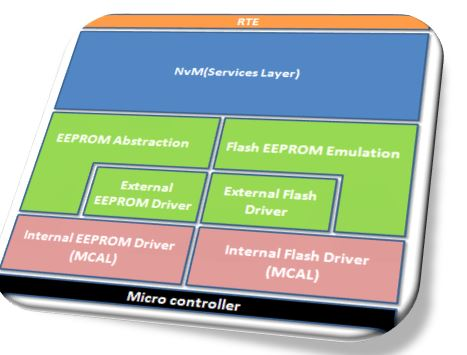

Memory Stack 各模块在 AUTOSAR 分层架构中的位置。
关键设计原则：上层模块通过标准接口访问底层驱动，实现硬件无关的内存操作。
NvM 模块服务类型对比
同步 vs 异步服务
| 特性 | 同步服务 | 异步服务 |
|---|---|---|
| 调用方式 | 阻塞式 | 非阻塞式 |
| 完成通知 | 轮询状态 | 回调函数 |
| 适用场景 | 简单操作 | 耗时操作 |
典型服务函数
NvM_ReadBlock()：同步读取NvM_WriteBlock()：同步写入NvM_SetDataIndex()：设置数据集索引
NvM Blocks 配置实战
四种核心内存对象
- NV block（必需）：包含 block header + 数据区 + 可选 CRC
- RAM block（必需）：数据读写的高速缓存
- ROM block（可选）：故障恢复的默认值
- Administrative block（必需）：状态标记 + 数据长度
三种 Block 类型配置
| 类型 | NV blocks | RAM block | ROM block | 典型应用 |
|---|---|---|---|---|
| Native | 1 | 1 | 1（可选） | 常规参数 |
| Redundant | 2 | 1 | 1（可选） | 安全关键数据 |
| Dataset | 1-255 | 1 | 1-n | 多配置参数 |
配置建议：冗余块建议用于里程、故障码等关键数据。
请求处理流程详解
单块请求流程（高频场景）
graph TD
A[应用调用 NvM_ReadBlock] --> B[NvM 转发请求到 MemIf]
B --> C{存储类型?}
C -->|Flash| D[Fee Fls]
C -->|EEPROM| E[Ea Eep]多块请求流程（系统级操作）
- 启动时：
NvM_ReadAll恢复 RAM 数据 - 关闭时：
NvM_WriteAll保存 RAM 数据 - 典型触发点：
- EcuM_Startup 恢复运行时状态
- EcuM_Shutdown 保存用户设置
最佳实践与避坑指南
- 异步回调陷阱：确保回调函数执行时间 < 1ms
- CRC 校验：建议对安全相关数据启用
- 块大小优化：
- Flash 块对齐：4KB 倍数
- EEPROM 块：不超过页大小
- 错误处理：
- 实现
NvM_JobErrorNotification - 记录最后一次成功操作
实战建议：开发阶段启用
NvM_SetBlockProtection防止误写。
通过合理配置 Memory Stack，开发者可以构建既满足功能安全要求，又具备高性能的内存管理系统。下一期将深入探讨 Fee 模块的磨损均衡算法实现。
