深入解读 DoIP 协议
读懂 DoIP 的报文格式、通信流程和网络架构，理解车载以太网诊断从握手到刷写的完整链路。
诊断瓶颈与 DoIP 的解法
单帧 8 字节，一个刷写包几 MB。CAN 诊断在汽车电子中服役二十年，带宽瓶颈已经压不住了——DoIP 就是解法：把诊断通道从 CAN 搬到车载以太网，用 TCP/IP 的带宽换取诊断效率的数量级提升。在 车载网络 从信号驱动向服务驱动演进的浪潮中，DoIP 承担的是诊断管道这一层。
DoIP 基于 车载诊断 体系中成熟的以太网和 TCP/IP 协议栈，支持高速车辆访问，还能通过路由功能实现 ECU 的并行刷新——这在 CAN 时代是不可想象的。要理解它，需要搞清楚三件事：网络中有哪些角色、它们怎么交互、报文长什么样。
网络架构与五种角色

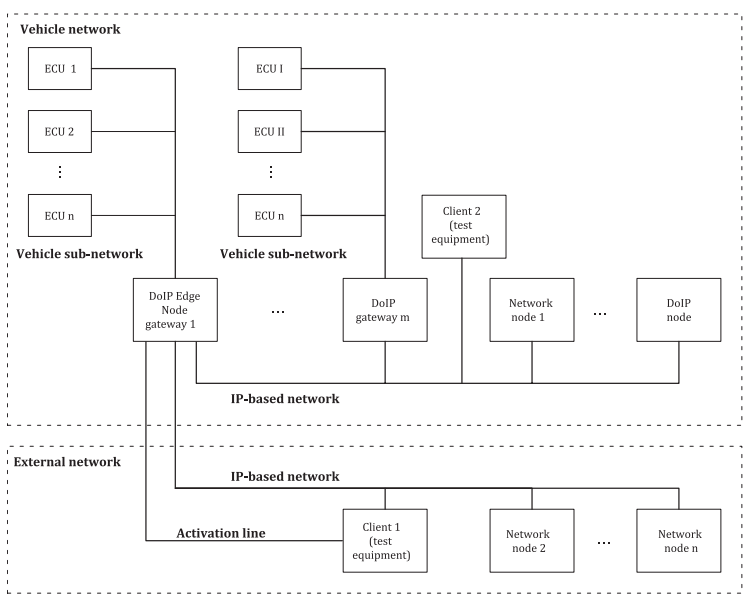

车辆网络分为车内网和车外网，中间由 DoIP Edge Node Gateway 连接。两组线束承担不同职责：以太网线负责数据传输，激活线负责诊断功能的开关。激活线的设计出于两个考量——非诊断期间关闭诊断功能，一方面降低能耗，另一方面减少对网络带宽的占用，降低电磁干扰。
网络中有五种角色，理解它们的关系就理解了 DoIP 的拓扑骨架：
- Client：外部诊断仪，必须且只能与 DoIP Edge Node Gateway 直接通信，与车内其他 ECU 的通信由 Gateway 路由
- DoIP Edge Node Gateway：车内以太网的入口网关，同时支持 Server 和 Client 身份——接收外部诊断请求时是 Server，向内网 ECU 转发时切换为 Client（比如 OTA 升级场景）
- DoIP Gateway：通常由 MCU 充当，只跑 Server 端，负责以太网到 CAN/LIN 等传统总线的报文路由
- DoIP Node：同时支持以太网和 DoIP 协议的 ECU，只跑 Server 端
- Network Node：不具备 DoIP 诊断能力的普通网络节点
Edge Node Gateway 和 DoIP Gateway 的区别不在功能架构，而在部署分工。MPU 通常充当 Edge Node 处理复杂的连接管理和安全认证，MCU 充当 Gateway 做简单的协议路由。区分 Server 和 Client 身份的关键是数据流方向——收外部请求是 Server，向内转发是 Client。
通信流程与报文格式
六个阶段

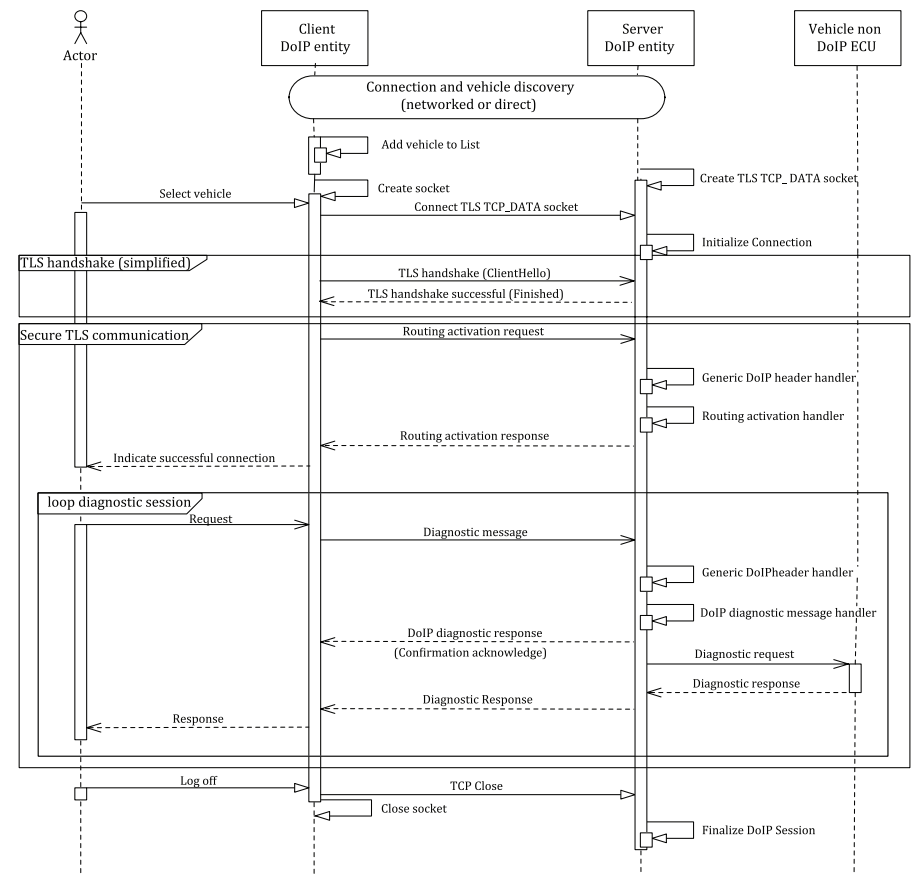

DoIP 诊断不是 " 连上就能用 "，而是一套有严格顺序的握手流程。整个过程涉及 Actor、Client DoIP Entity、Server DoIP Entity 和 Vehicle Non-DoIP ECU 四个角色，依次经过六个阶段：
车辆发现（UDP 广播）：诊断仪发送广播报文，所有 DoIP 实体回复自己的身份信息——VIN、EID、逻辑地址。诊断仪据此获知哪些 ECU 在线，并按车辆分组归类。
路由激活（TCP 连接建立后）：诊断仪与 DoIP 节点建立 TCP 连接后，必须发送路由激活请求，经安全认证通过后才能进行诊断。ECU 开发人员可自定义认证算法，屏蔽非法诊断仪。这是 DoIP 安全模型的第一道门。
诊断仪在线监测：TCP 连接消耗内存资源，ECU 设计阶段就限定了最大并行连接数。在线监测机制定期向现有连接发送心跳请求，无响应的连接被复位释放，避免稀缺通道被无效占用。
节点信息查询：获取节点的关键属性——最大并行连接数、最大可接受报文长度、当前电源状态。这是诊断通信前的条件检查，确保后续操作不受干扰。
诊断通信：DoIP 的核心功能。诊断报文携带发送方逻辑地址（SA）、接收方逻辑地址（DA）和诊断数据。在 CAN 网络中通过 CAN ID 寻址，在 DoIP 中逻辑地址 DA 扮演了相同角色。
DoIP 基于应用层协议，传输层使用 TCP 和 UDP。每个 DoIP 实体支持 n+1 个 TCP socket 和 k+1 个 TLS socket（n、k 为并发连接数），TCP 端口 13400（非加密）和 3496（TLS 加密）用于诊断数据传输，UDP 端口 13400 用于车辆发现和节点状态查询。
报文格式与负载类型

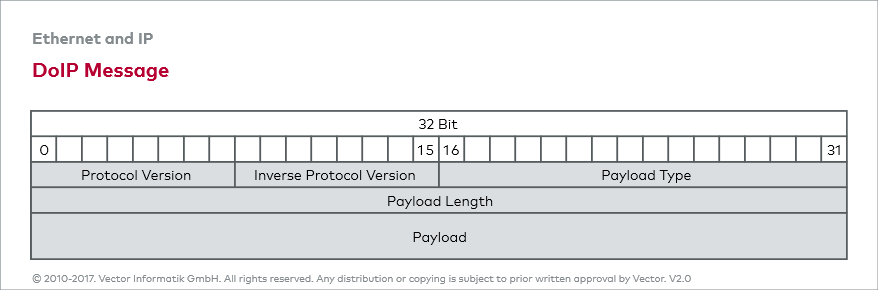

每条 DoIP 报文由固定头部和数据区组成。头部 8 字节：协议版本号（1 字节）、版本号取反（1 字节）、负载类型（2 字节）、负载长度（4 字节），后面跟实际数据。
协议版本号标识报文遵循的规范版本：
| 版本号 | 对应标准 |
|---|---|
0x01 |
ISO 13400-2:2010 |
0x02 |
ISO 13400-2:2012 |
0x03 |
ISO 13400-2:2019 |
0xFF |
车辆识别请求的默认版本号 |
版本号取反是对版本字段的校验——版本 0x03 对应取反值 0xFC，接收方据此快速判断报文格式是否正确。
负载类型分为三大类，对应不同功能域：
| 分类 | 类型值范围 | 功能 |
|---|---|---|
| 节点管理类 | 0x0000-0x0008 |
车辆发现、路由激活、在线检查 |
| 诊断类 | 0x8001-0x8003 |
诊断请求、肯定响应、否定响应 |
| 节点状态类 | 0x4001-0x4004 |
节点状态和电源模式查询 |
打个比方：把 DoIP 通信比作打电话，节点管理类是 " 拨号和接通 "，诊断类是 " 说话和回应 "，节点状态类是 " 确认对方手机有电 "。三类的具体报文明细：
节点管理类报文（UDP/TCP）：
| 负载类型 | 名称 | 强制/可选 | 协议 |
|---|---|---|---|
0x0000 |
DoIP 首部否定响应 | 强制 | UDP/TCP |
0x0001 |
车辆识别请求 | 强制 | UDP |
0x0002 |
带 EID 的车辆识别请求 | 可选 | UDP |
0x0003 |
带 VIN 的车辆识别请求 | 强制 | UDP |
0x0004 |
车辆声明/识别响应 | 强制 | UDP |
0x0005 |
路由激活请求 | 强制 | TCP |
0x0006 |
路由激活响应 | 强制 | TCP |
0x0007 |
在线检查请求 | 强制 | TCP |
0x0008 |
在线检查响应 | 强制 | TCP |
诊断类报文（TCP）：
| 负载类型 | 名称 | 强制/可选 | 协议 |
|---|---|---|---|
0x8001 |
诊断报文 | 强制 | TCP |
0x8002 |
诊断报文肯定应答 | 强制 | TCP |
0x8003 |
诊断报文否定应答 | 强制 | TCP |
节点状态类报文（UDP）：
| 负载类型 | 名称 | 强制/可选 | 协议 |
|---|---|---|---|
0x4001 |
实体状态请求 | 可选 | UDP |
0x4002 |
实体状态响应 | 可选 | UDP |
0x4003 |
诊断电源模式请求 | 强制 | UDP |
0x4004 |
诊断电源模式响应 | 强制 | UDP |
真实报文解析
以下报文来自实际项目捕获，可用于对照上文的格式逐字节解读。
车辆发现：
req: 02 fd 00 01 00 00 00 00
resp: 02 fd 00 04 00 00 00 21 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 01 11 11 ff ff ff ff ff ff 00 00 00 00 00 00 00 00
02 fd 是版本号和取反校验（0x02 = ISO 13400-2:2012，取反 0xFD）；00 01 是车辆识别请求；00 00 00 00 是负载长度为 0。响应的负载类型 00 04 是车辆声明，负载长度 00 00 00 21（33 字节）包含 VIN、逻辑地址和 EID 等身份信息。带 EID 和带 VIN 的请求只是多了目标标识，用于精确查找特定 ECU。
实体状态：
req: 02 fd 40 01 00 00 00 00
resp: 02 fd 40 02 00 00 00 07 00 01 00 00 00 00 05 dc
请求类型 40 01 是实体状态请求，响应类型 40 02 返回 7 字节数据，包含节点类型、最大并发连接数、当前连接数和最大数据大小（05 dc = 1500 字节）。
路由激活：
req: 02 fd 00 05 00 00 00 0b 0e 80 e2 00 00 00 00 ff ff ff ff
resp: 02 fd 00 06 00 00 00 0d 0e 80 11 11 10 00 00 00 00 00 00 00 00
请求中 00 05 是路由激活类型，0e 80 是诊断仪源地址，e2 00 是目标地址，ff ff ff ff 是认证字段（此处未使用）。响应中 10 00 表示路由激活成功。
诊断通信：
req: 02 fd 80 01 00 00 00 06 0e 80 12 30 10 03
resp ack: 02 fd 80 02 00 00 00 05 12 30 0e 80 00
80 01 是诊断报文类型，0e 80 是源地址，12 30 是目标地址，10 03 是 UDS 诊断数据。响应 80 02 是肯定应答，最后 00 是确认码。
AUTOSAR 中的实现
四个模块
在 AUTOSAR 的 分层架构 中，DoIP 由四个模块协作实现：
- SoAd（Socket Adapter）：协议适配层，封装不同平台的 TCP/IP 栈 API，管理端口连接状态、数据收发和状态通知
- DoIP Server：协议响应端，处理车辆识别、路由激活、节点信息查询和保活机制
- DoIP Client：协议请求端，负责连接建立与维护、报文发送与回调处理
- DoIP Gateway：协议路由端，维护 DoIP 逻辑地址到传统总线地址的映射表，转发 UDS 报文
网关的两种转发模式

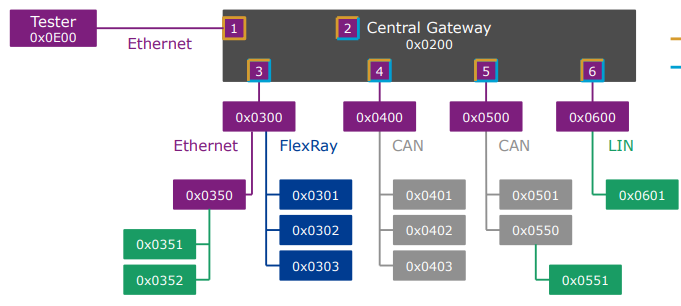

DoIP Gateway to Classical Bus Systems：

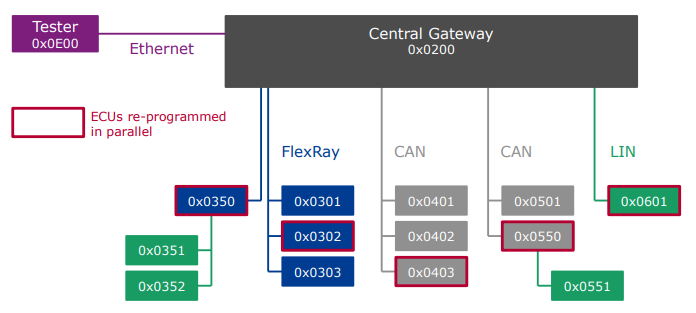

传统总线（CAN/LIN）下，Gateway 维护 DoIP 逻辑地址到总线 ID 的映射表，将以太网诊断报文翻译为传统总线帧格式转发。以太网的高带宽使得 Gateway 可以并行刷新多个 ECU。
In-Vehicle Ethernet ECU Diagnostics：
对于车内以太网 ECU 的诊断，ISO 13400 未明确规定实现方式，实践中存在两种模式：
- Transparent Switch：诊断仪直接连接车内以太网 ECU 通信
- Locked Switch（如通过 VLAN 隔离）：诊断仪无权直接访问车内 ECU，需通过中央网关模拟诊断仪转发。转发策略可根据实际需求精简，效率各异
DoIP 把诊断管道从 CAN 的 8 字节单帧换成了以太网的百兆带宽，但管道之上，诊断的本质没有变——仍然是 UDS 协议的请求 - 响应模式。真正值得思考的是：当车载以太网带宽足够充裕，诊断和刷新是否还必须是独立功能？它们会不会和 SOA 服务通信融合成同一条数据通道？
